A TQD márka a 90-es évek elejétől elsőrangú szellőztető, légtechnika termék a piacon. Kiváló minőség, nagyfokú szabályozhatóság, jelentős energiamegtakarítás, automatikus áramláskiegyenlítés, többfunkciós digitális színes érintőképernyős szabályzóegység, tartósság, automata Bypass téli-nyári hőcserélő funkció, hibamentes működés és számos kiemelkedő extra tulajdonság jellemzi.

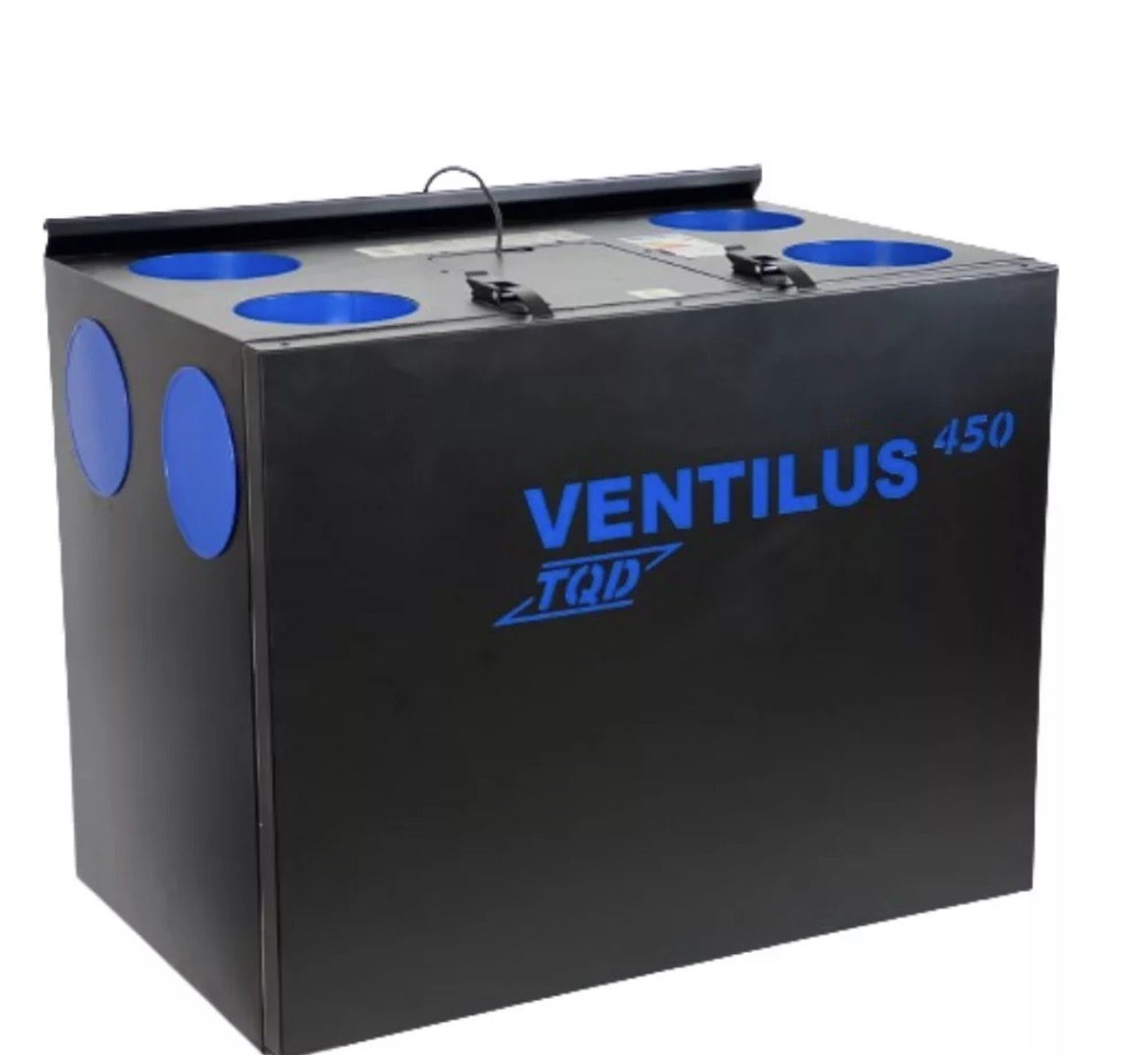

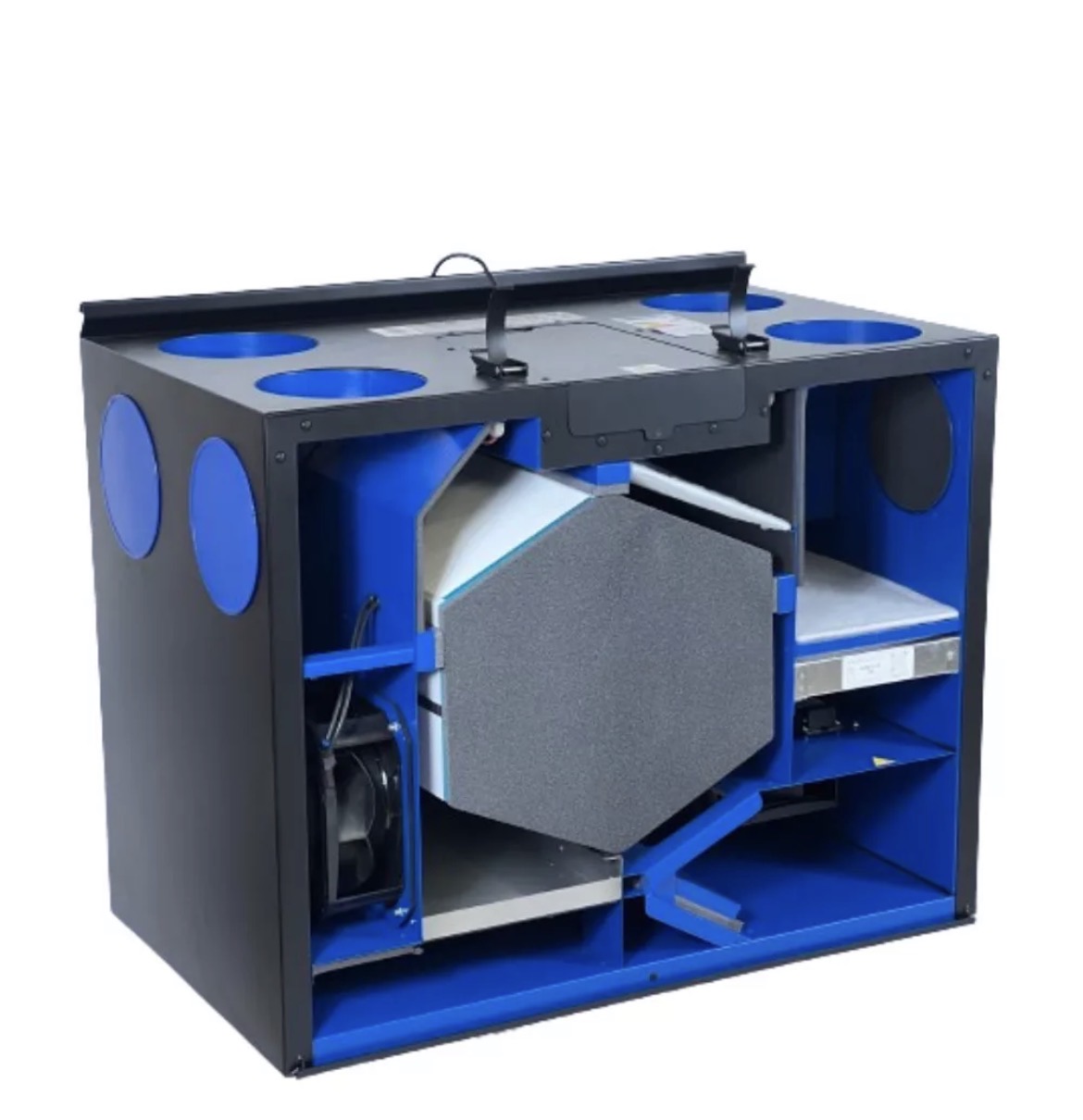

Prémium kategóriás "új generációs" Ventilus 450 SE hővisszanyerős szellőztető, légtechnika gép
- A szellőztető, légtechnika ház szerkezeteporszórt acéllemezből.
- A készülék 30 mm vastag hő- és hangszigetelésű, a nagyobb hatékonyság érdekében.
- Nagy hatékonyságú polisztirol ellenáramú hőcserélő. A megnövelt speciális polisztirol műanyag lemezek, a hő és a páratartalom visszanyerésére, továbbá a szagok és szennyeződések megakadályozására.
- Automatikus téli / nyári Bypass funkció: egy ún. elkerülő ág, amelyen keresztül kikerüli a hővisszanyerő a hőcserélőt és kiegyenlíti a levegő hőmérsékletét.
- Alaptartozék szűrők: 2 db G4 osztályú szűrő (a friss levegő ághoz és az elszívó ághoz), 1 db M5 osztályú szűrő a friss levegő ághoz (típustól függően további opcionálisan választható szűrők).
- Kiegészítő elektromos fűtés vezérlés.
- Automatikus fagyálló rendszer a Belimo szelepmozgató megvédi a hőcserélőt a fagyás ellen.
- EBM-PAPST ventilátorok EC motorral.
- 1000 W PTC elektromos előmelegítő.
- Szűrési osztály ISOCOARSE 75% és ePM 10-50%.
- 1-100% teljes teljesítmény beállítás (3 sebességfokozat).
- Lehetséges csatlakoztatni a készüléket riasztókezelő központhoz vagy fürdőszoba kapcsolóhoz, hogy az üzemi állapot I. vagy III. fokozatra váltson.

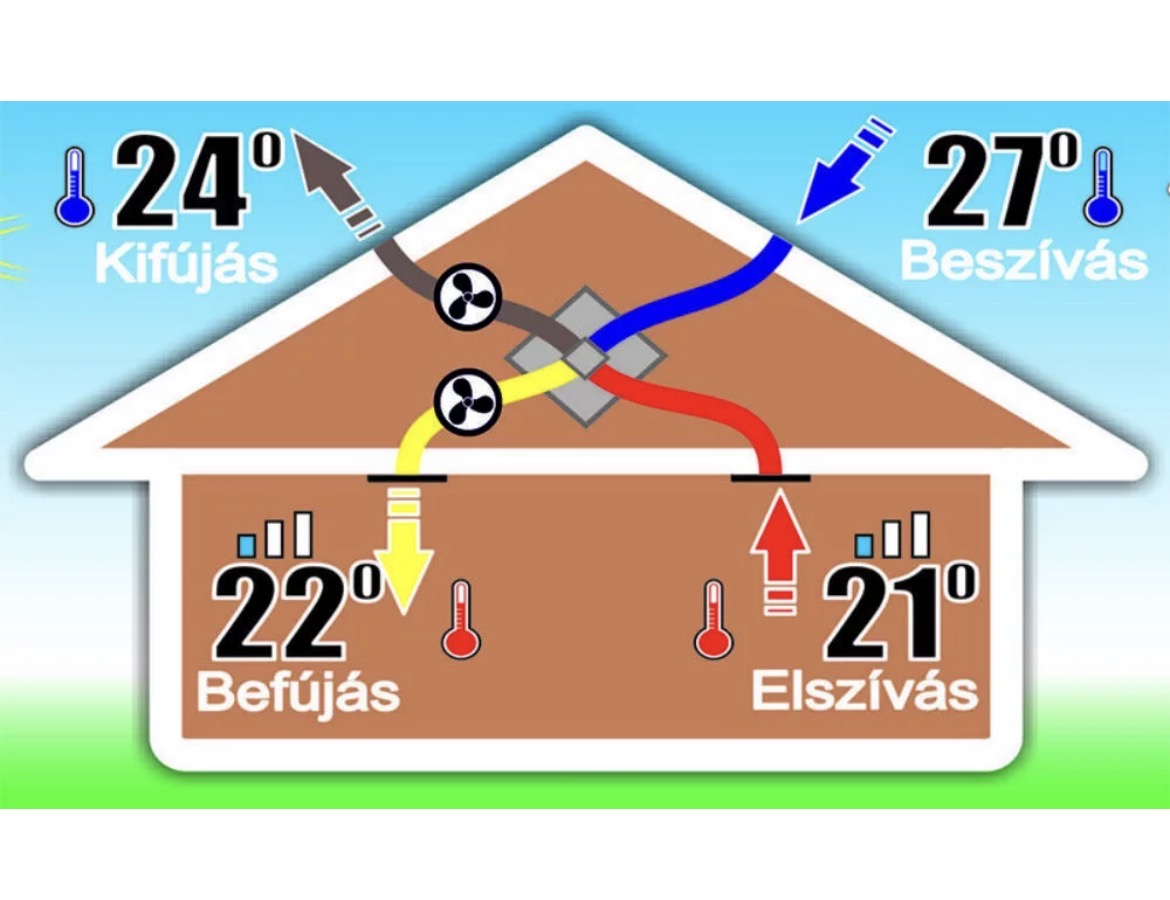

A vizes helyiségekből elszívott párás levegőt a hővisszanyerős szellőztető, légtechnika rendszer automatikusan szabályozza és optimalizálja az elszívási és befúvási folyamatokat. A vizes helyiségekből a párás, elhasznált levegőt elszívja és a kültér felé kibocsátja. A pára és a nedvesség eltávozik, de az újrahasznosított levegő hőjét visszanyeri a rendszer. A filtereken keresztülhaladó baktériumokat, penészgombákat, polleneket és spórákat megszűrve egészséges, kiváló minőségű levegőt áramoltat a zárt belső légtérbe.
.

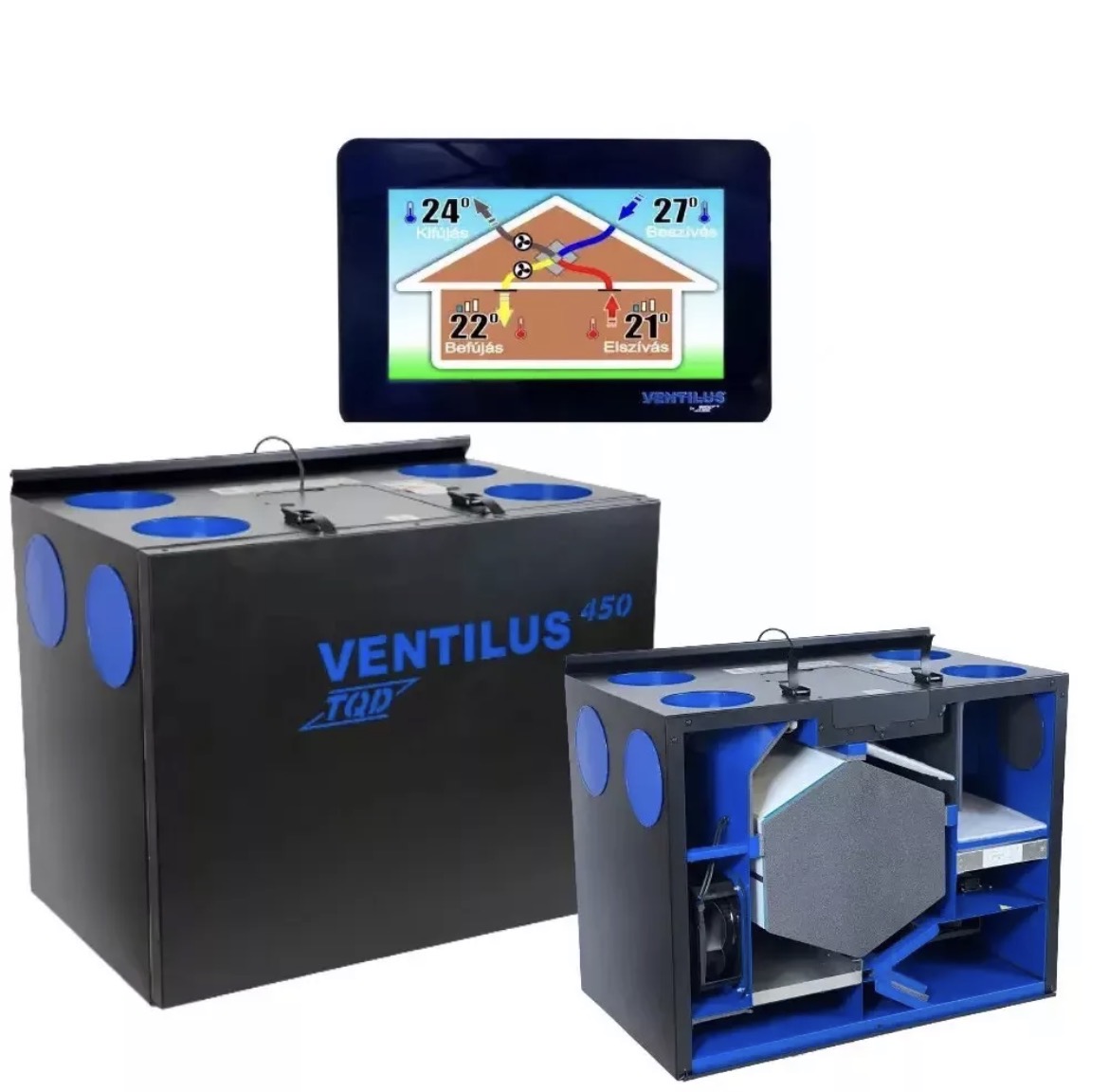

Érintőképernyő
- Okos otthon applikáció (opcionális), hogy az internet modul által a világ minden tájáról irányítani tudja rendszerét
- Teljeskörűen automatizálható rendszer
- A hét minden napjára 6 időzítési lehetőség
- Személyre szabható időzítésenkénti 3 sebesség fokozat
- Nyaralás-szabadság funkció, mely lehetővé teszi a meghatározott időintervallumra a minimum szellőztetést
- Extra szellőztető funkció, mely által például a hirtelen keletkező szagoknál lehetőség van nagyon erőteljes szellőztetésre állítani a készüléket, a felhasználó által meghatározott időre
- Kandalló funkció által szellőztetőjét kikapcsolhatja egy pár percre, hogy ne keletkezzen huzat, így biztosan nem fognak kicsapni a lángok
- Szűrő csere figyelmeztető jelzés
- A rendszer legkülönfélébb paramétereit állíthatja be a nagyfokú szabályozhatóságnak köszönhetően
- Energiatakarékos 500W-os és 1000 W-os elektromos előmelegítő funkció a fűtési teljesítmény automatikus beállítása szerint
- Könnyen kezelhető felhasználóbarát irányítás
- Falra szerelhető süllyesztett elegáns kivitel
- Távvezérléssel működtethető okos otthon funkció
- Egyszerű többnyelvű menürendszer
.
Az innovatív fejlesztésnek köszönhetően a Ventilus SE szellőztető, légtechnika rendszerek megújult szoftver és a legújabb kijelzővel rendelkeznek a még magasabb minőségi szolgáltatás érdekében!
.
...
Entalpiás hőcserélő működés
Ellenáramú polimer entalpiás hőcserélő nemcsak a hő visszanyerésére képes, hanem a keletkező kondenzvizet a hőcserélő falain keresztül továbbítja – a hővel együtt – a beáramló friss levegőnek. Olyan mintha a hőcserélő elválasztó lemezei itatós papírból lennének, így a víz át tud diffundálni a másik oldalra, ahol a friss levegő beáramlik az épületbe. A speciális felületű hőcserélő lemezek megakadályozzák a szagok és más szennyeződések bejutását a légtérbe.
- Külső friss levegő
- Friss levegő bejuttatás
- Elhasznált elszívott levegő
- Kidobott levegő
.
A szűrő kiemelkedő szerepe a szellőztető, légtechnika gépben
A hővisszanyerőben két szűrő található. Az egyik szűrő a gépbe érkező külső levegőt szűri meg (a durva por leválasztását), a másik a lakásból érkező elhasznált levegőt szűri át, mielőtt a gépbe érkezne.
Ventilus szellőztető, légtechnika készülék alaptartozéka 2 db G4 szűrő (elszívó és friss levegő ághoz) és 1 db M5 szűrő (friss levegő ághoz). Erősebb szűrő használatához az F9 finomságú szűrőt ajánljuk.
A filterek cseréjére a vezérlő rendszer mindig figyelmezteti, mert a szűrők karbantartása és a megfelelő időben való cseréje rendkívül fontos a levegő légállapota miatt.
A Ventilus rendszerben a szűrők megfelelnek az ISO 16890 szabványnak.
.
Világhírű EBM-PAPST ventilátor EC motorral
- EBM-PAPST radiCal ventilátor hátrahajlított pengékkel
- PA műanyag járókerék
- EC egyenáramú motor védettség
- Golyócsapágy
- Ventilátor elektronika motor hővédelemmel a túlzott felmelegedés ellen
.
.
Szellőztető, légtechnika gép energiafogyasztása (fűtés nélkül):
Teljesítmény 20% 40% 60% 80% 100%
Energiafelhasználás 450 SE 18W 35W 68W 117W 176W
Energiafelhasználás 450 SE HR 17W 33W 63W 110W 167W
...
JAVASOLT KIEGÉSZÍTŐ BERENDEZÉSEK
- Ifeel érzékelő (CO2, páratartalom, hőmérséklet)
- Internet modul, hogy a világ minden részéről irányítani tudja szellőztető, légtechnika rendszerét
- Érintőképernyős kezelőpanel
- Párásító gép
- Speciális szűrők
- Előfűtő kalorifer
- Geotermikus vezérlő modul (GWC)
- Kültéri hőmérséklet szenzor a GWC megfelelő működéséhez
.
Tipp, ötlet:
A Ventilus szellőztető, légtechnika gépek függőlegesen/vízszinten is elhelyezhetőek, mely a gép típusa szerint eltérő lehet. A hővisszanyerős szellőztető, légtechnika gépek akár a lakótéren kívül a padlástérben vagy a pincébe is rakható. A leghatékonyabb működés elérése érdekében, kérje a kivitelező építész/gépész/szaktanácsadó véleményét.
A szellőztető, légtechnika rendszer G4 szűrői porszívózhatóak és átmoshatóak, de körülbelül fél évente a hatékony működés érdekében, minden esetben a szűrő cserét javasoljuk.
.
*Az alap 3 év garancia mellé, évi egyszeri számlával igazolt karbantartás mellett + 1 év garanciát biztosítunk!

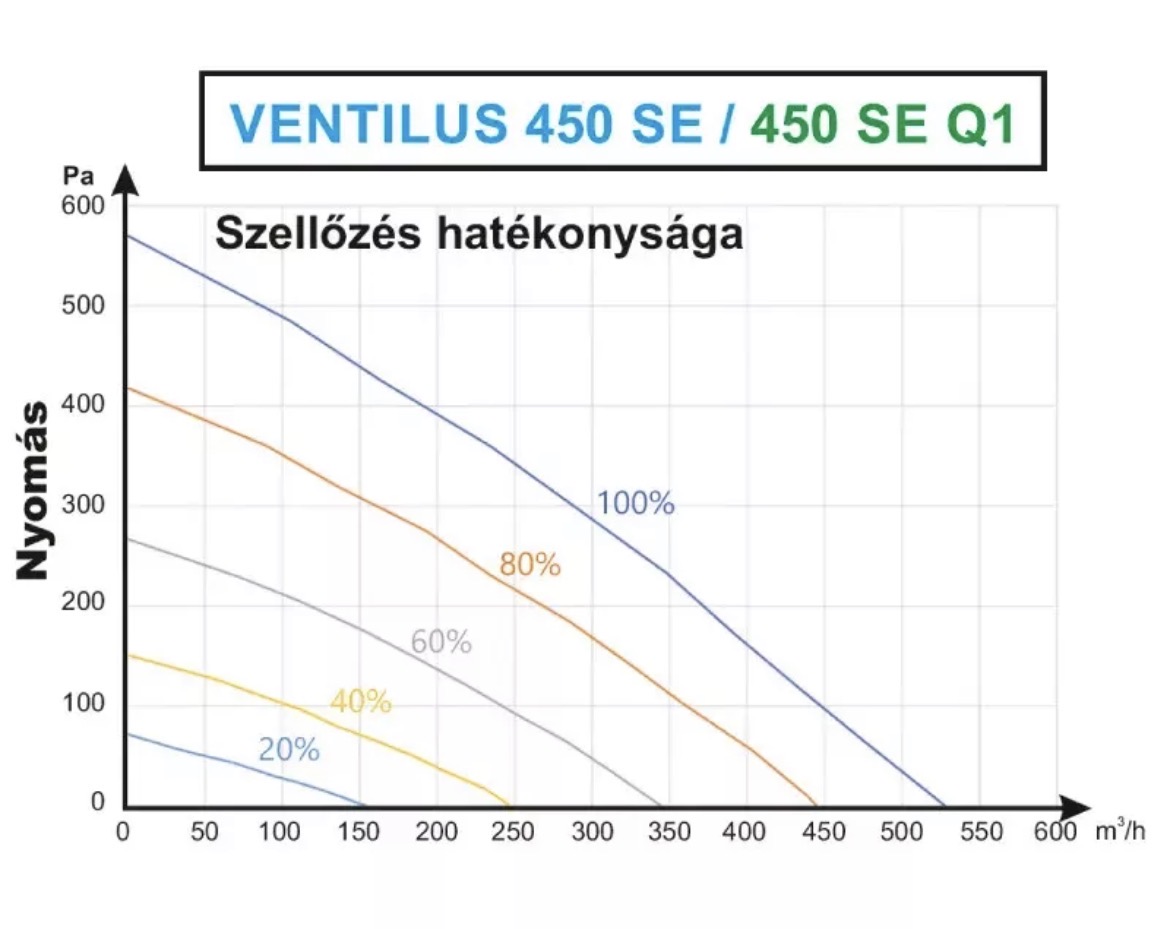

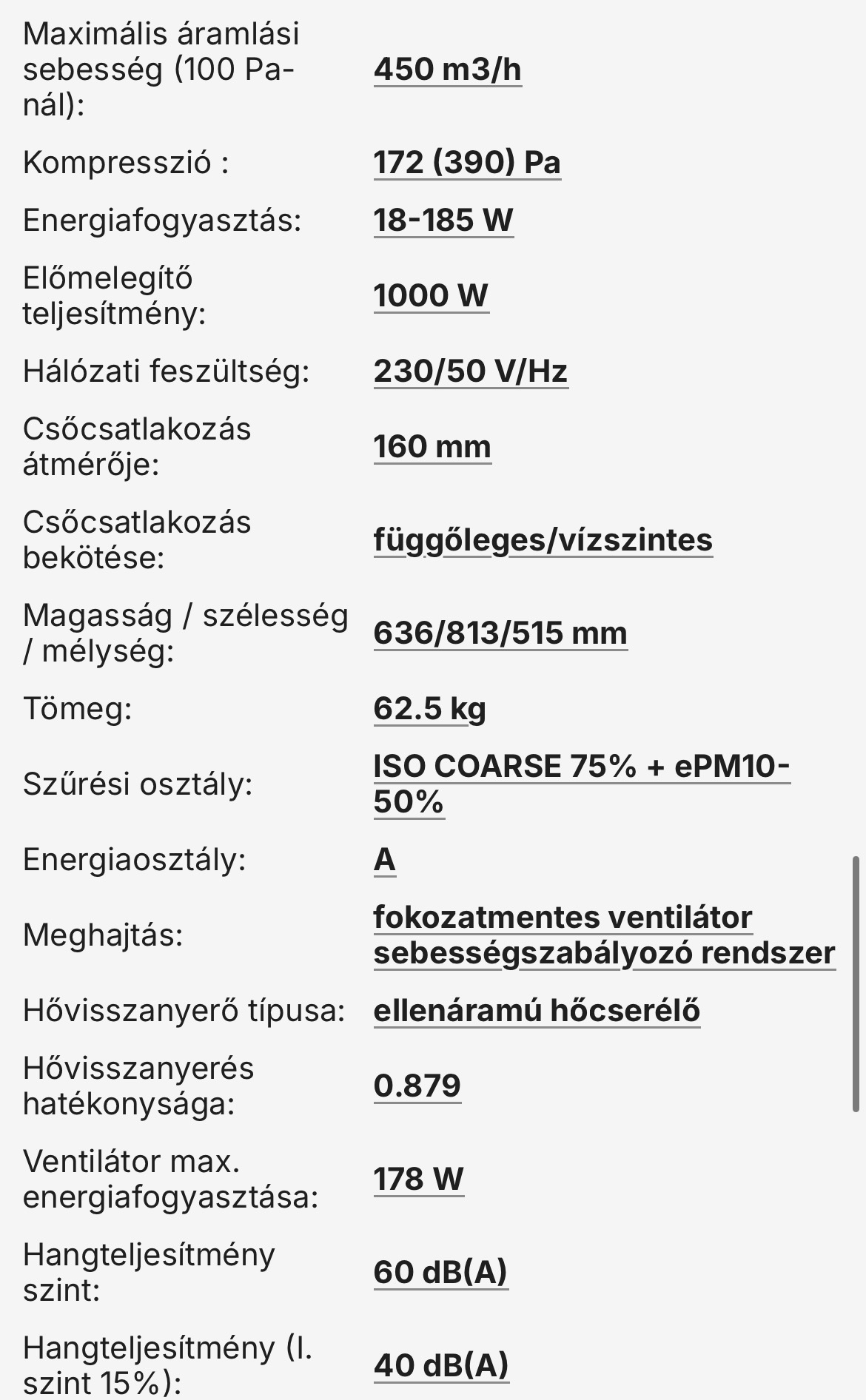

Maximális áramlási sebesség (100 Pa mellett): 450 m3/h
Kompresszió (450 m3/h mellett): 172 Pa
Energiafogyasztás: 18-185 W
Az előmelegítő teljesítménye: 500 W
Hálózati feszültség: 230 V/50 Hz
Csatlakozó átmérője: 160 mm
Csőcsatlakozás bekötése (falra szerelés módja): függőleges / vízszintes

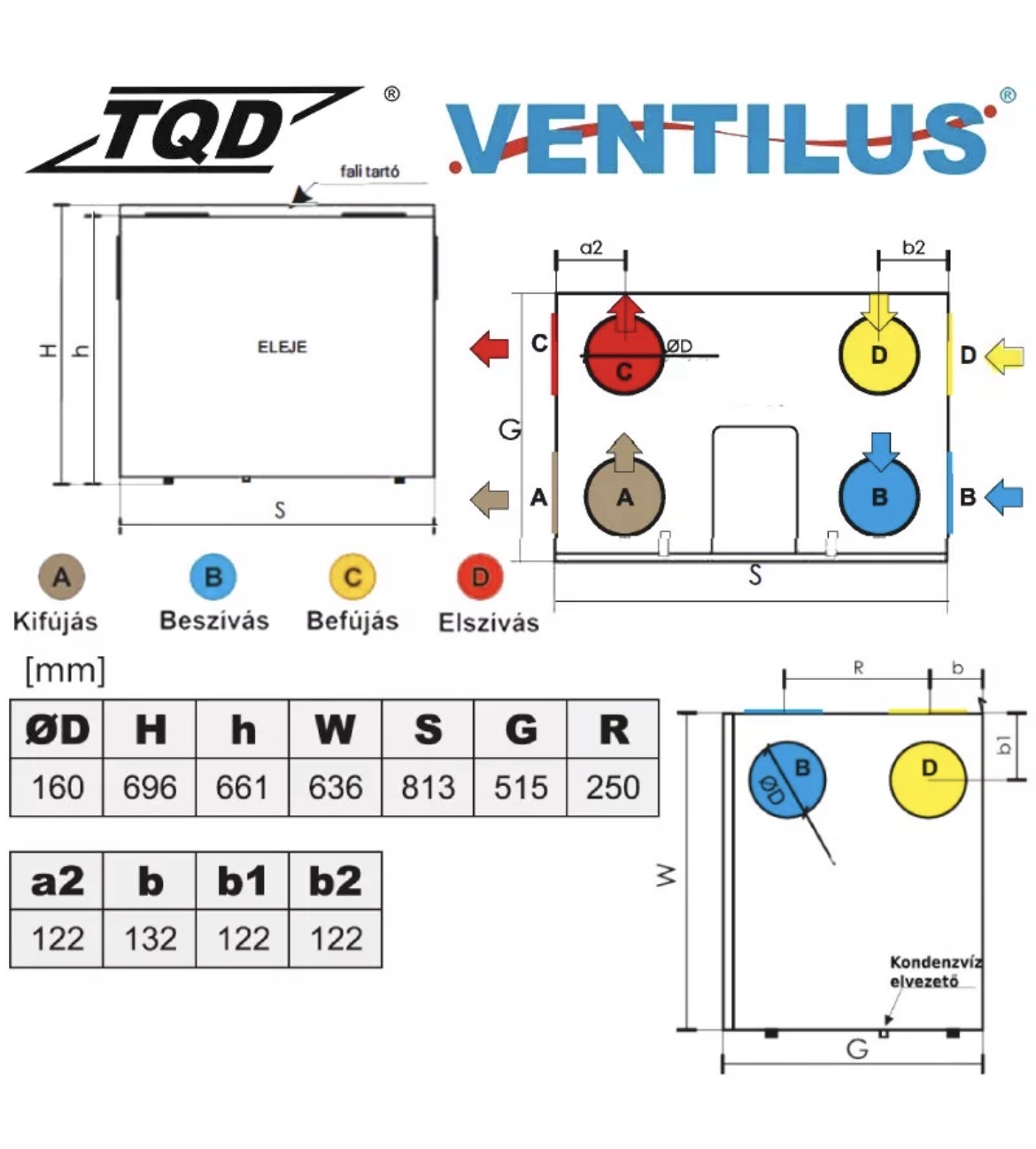

Magasság / Szélesség / Mélység: 636/813/515 mm
Súly: 62,5 kg
Ház területe: 150-220 m2
Energiaosztály: A
Rendszertípus: ellenáramú hőcserélő
Meghajtás: fokozat mentes ventilátor sebességszabályozó rendszer

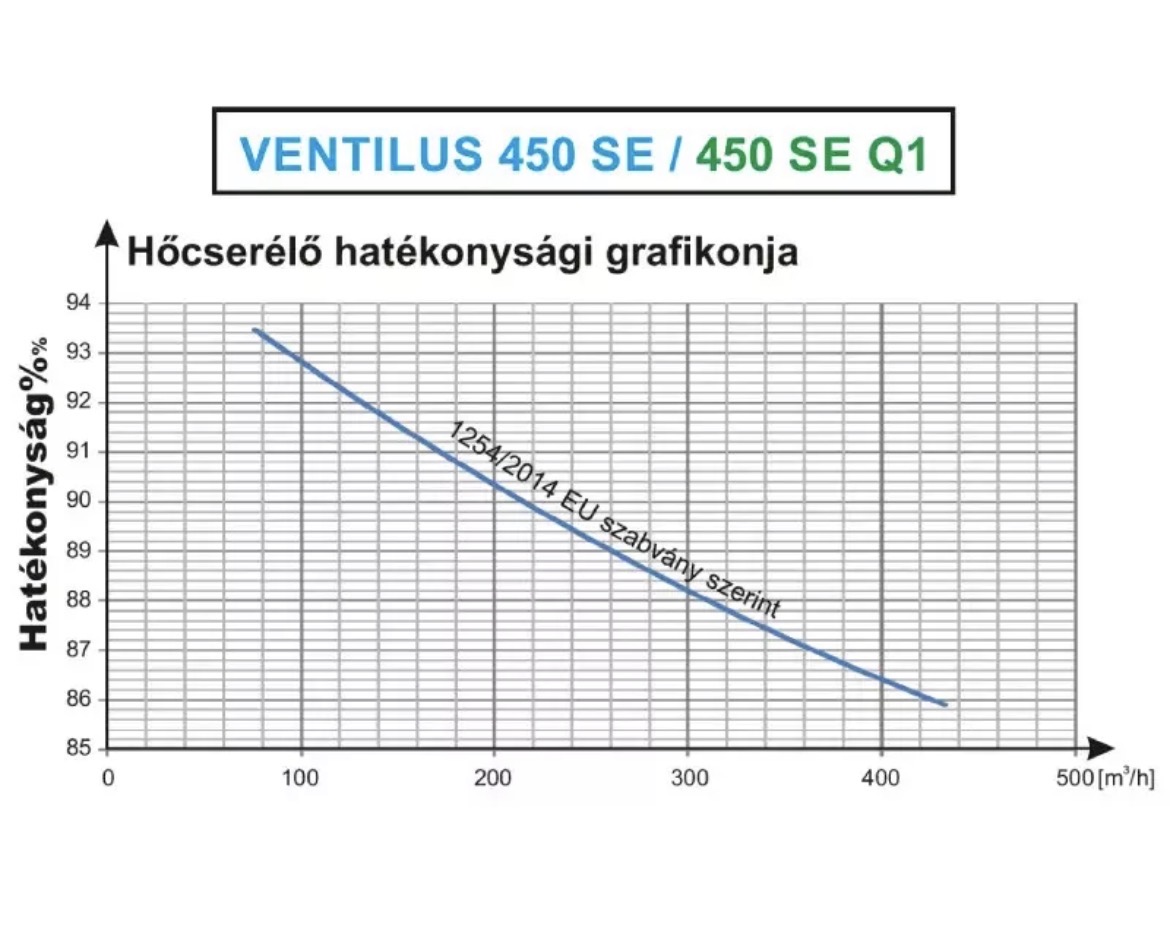

Hővisszanyerés hatékonysága az EU 1254/2014 szerint: 87,9 %
Ventilátor max. energiafogyasztása: 178 W
Hangteljesítmény szint Lwa: 60 dB (A)
Hangteljesítmény szint Lwa I. szint (15%): 40 dB (A)

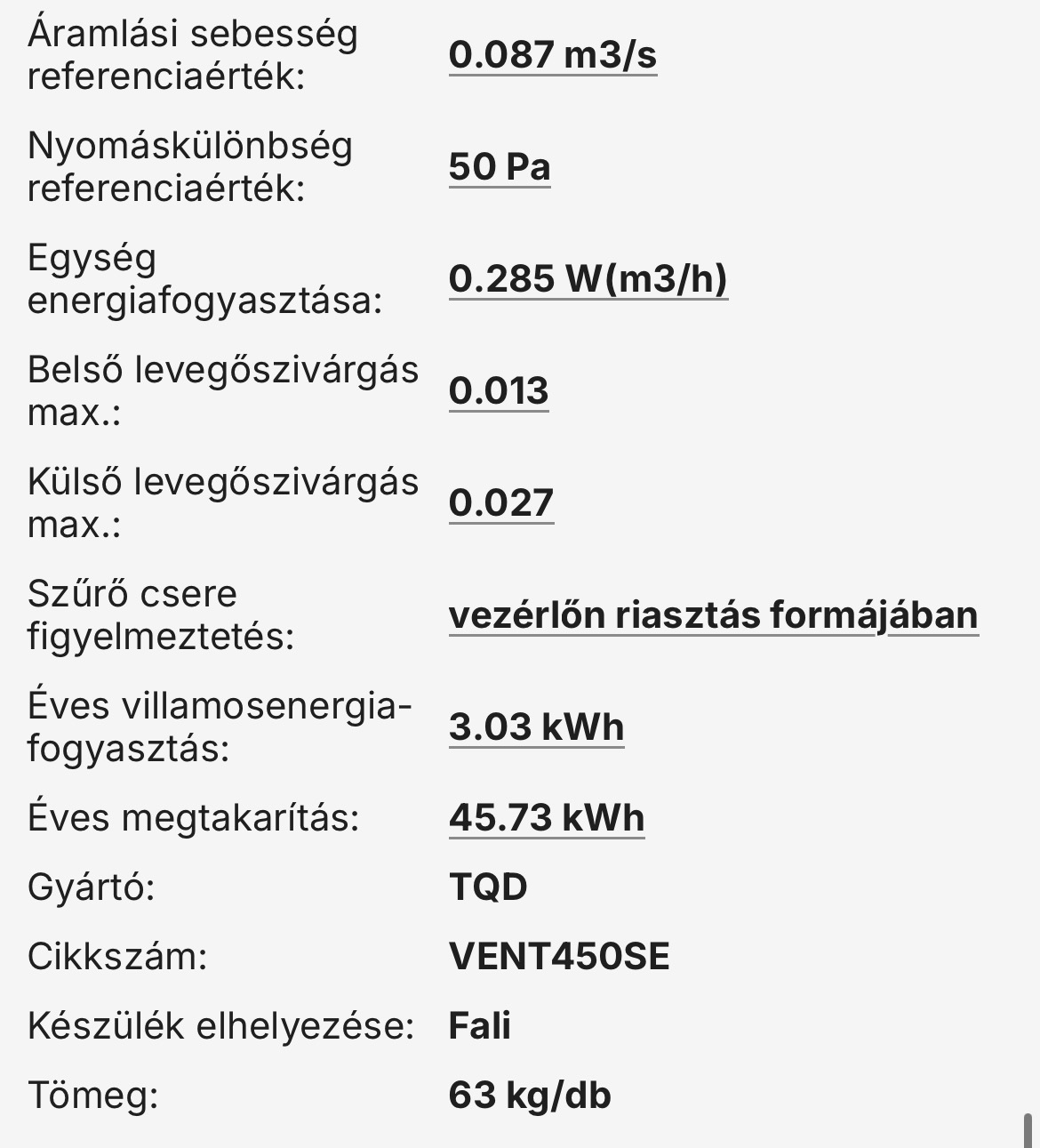

Áramlási sebesség referenciaérték: 0,087 m3/s
Nyomáskülönbség referenciaérték: 50 Pa
Egység energiafogyasztása: 0,285 [W(m³]
Belső levegőszivárgás maximális foka: 1.3%
Külső levegőszivárgás maximális foka: 2.7%
Információ a szűrők cseréjének szükségességéről: a vezérlőn riasztás formájában
Éves villamosenergia-fogyasztás: 3,03 kWh
Éves megtakarítás a fűtésben a mérsékelt övezetben: 45,73 kWh
